雙法蘭液位計是利用雙法蘭差壓變送器所測到的差壓值來?yè)Q算實際的液位的，本質上是一種特殊取壓的差壓變送器。它是在差壓變送器正、負室取壓口上接上二條毛細管,末端是兩個用不銹鋼膜片封閉的、固定在安裝法蘭上的膜盒。膜盒與毛細管和差壓變送器正、負壓室,內部采用真空充填方法充硅油等液體作為導壓液。通過感壓膜盒上的不銹鋼波紋膜片感測的壓強,由硅油傳遞至差壓變送器的正、負壓室。也正因?yàn)槿绱?，?dāng)正、負壓側的法蘭不處于同一水平面時，儀表本身的構造導致儀表毛細管中的硅油因自生重力的原因，在儀表正負壓室產生不同的壓強，帶來壓強差，因此需要根據儀表測量法蘭的安裝位置進行分析，通過計算得出此差值，用以修正輸出量程的上下限，以便儀表輸出正確的液位壓差。

　　雙法蘭液位計的高壓側是用來測量容器內的液位壓強，而低壓側是用來測量?jī)x表法蘭環境壓強的，在開口容器中環境壓強為大氣壓強，封閉容器中環境壓強為容器內部壓強，通過這樣的測量來消除掉環境壓強帶來的壓強影響，單純測出液位高度帶來的壓強變化。儀表的安裝分為開口容器（與大氣相通）與封閉容器，其中開口容器的安裝時，應將儀表高壓側法蘭安裝在容器下部低端法蘭上，儀表低壓側對空置于大氣環境，并與高壓側法蘭處于同一水平面。且無論變送器儀表表頭部分處于什么位置，都應將儀表正直安裝，確保膜片位置在同一水平面，盡量減少測量誤差。

參數一覽表

　
　
垂直高度的位置以儀表膜片水平位置為零點，數值符號向上為“+”向下為“-”，以下計算中均已考慮數值符號，實際計算直接帶入無符號數值即可。


　　基本使用到的公式P=ρgh，其中根據不同介質中的不同液位高度統一計算，可以分別得出我們需要的液位測量上下限的差壓量程。


　　理想情況下：

　　測量液位高度為0（m）時，儀表測到的差壓值（低限值）PL=0 （Pa）

　　測量液位高度為H（m）時，儀表測到的差壓值（高限值）PH=ρ1gH（Pa）

　　非理想情況下：

　　需要引入因容器液位下限到膜片的高度差帶來的介質壓強和毛細管填充液壓強的組合影響，因此就需要計算零點遷移量，也即計算出儀表膜片高低壓側的各種非測量液位產生的壓強因素，并將其合并計算即得到零點遷移量，也即液位測量的修正值。

　　零點遷移通用計算使用到的公式

　　零點遷移量：ΔP=Ph1+Ph2-Ph3

　　零點遷移后量程低限：PLo'=PLo+ΔP

　　零點遷移后量程高限：PHi'=PHi+ΔP

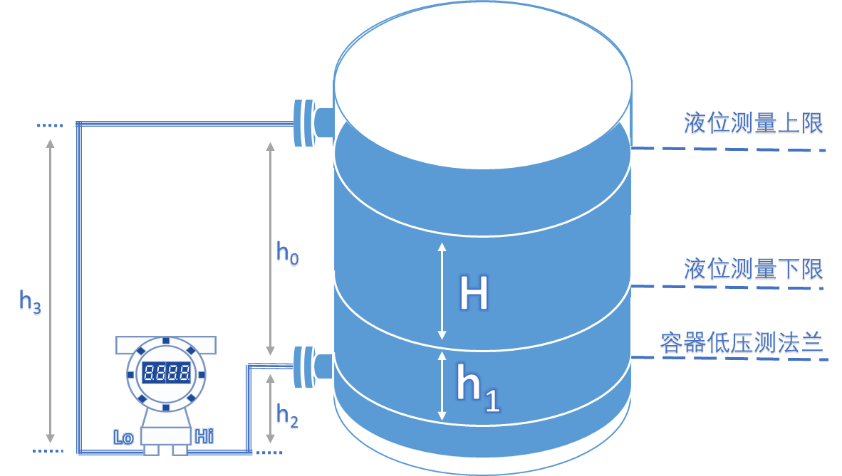

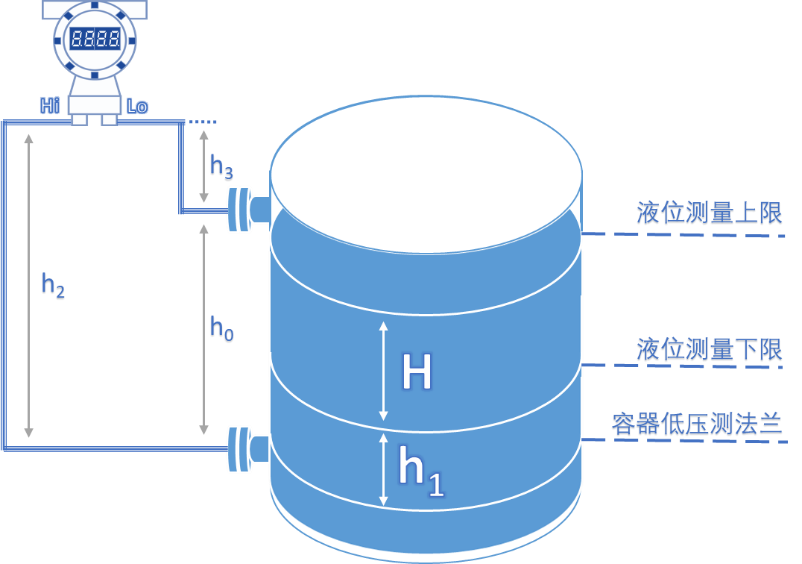

　　容器高側法蘭中心線到儀表低壓側膜片垂直高度：h3=h0+h2

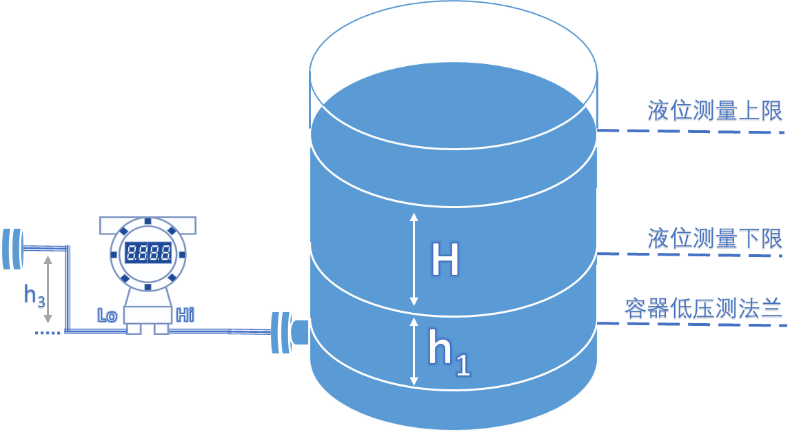

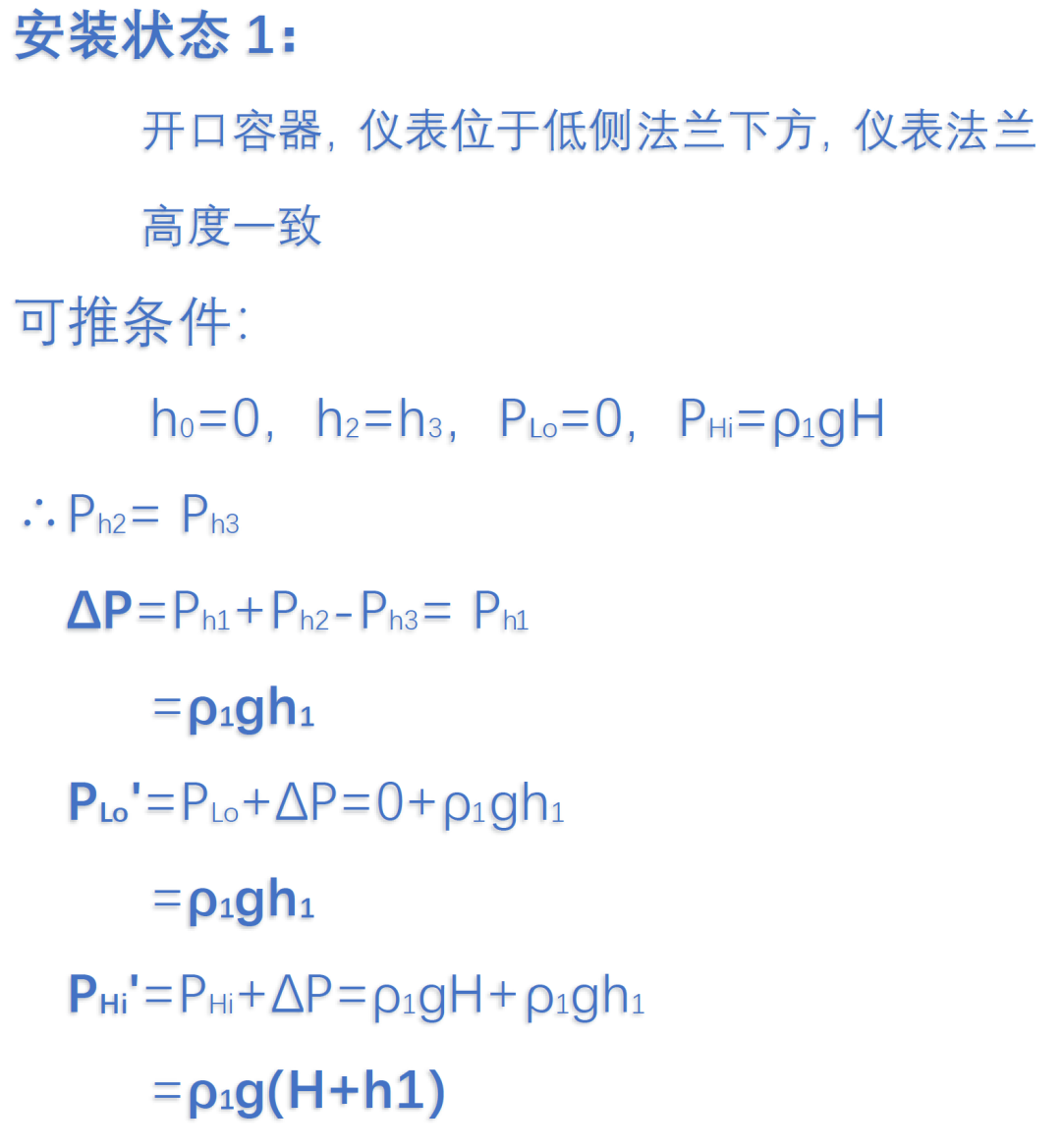

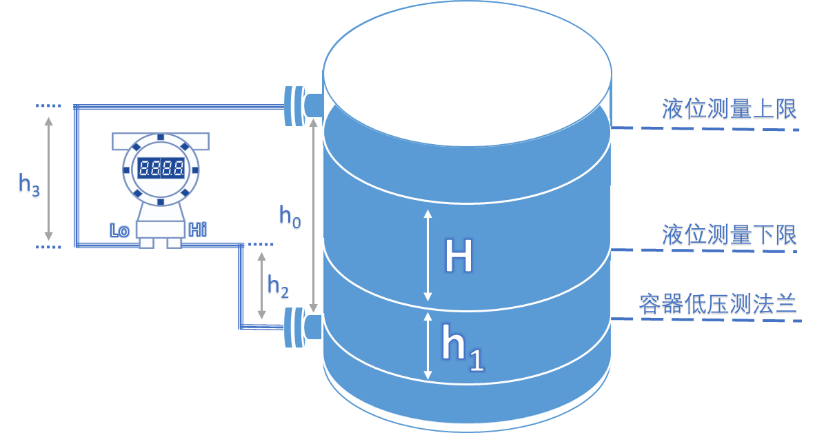

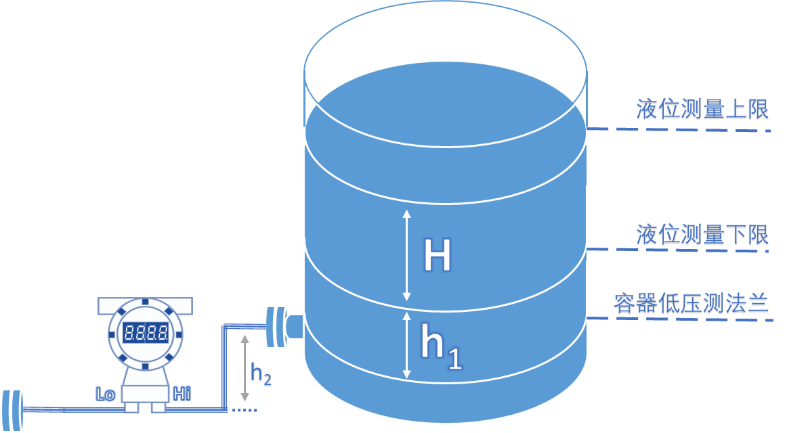

安裝狀態1

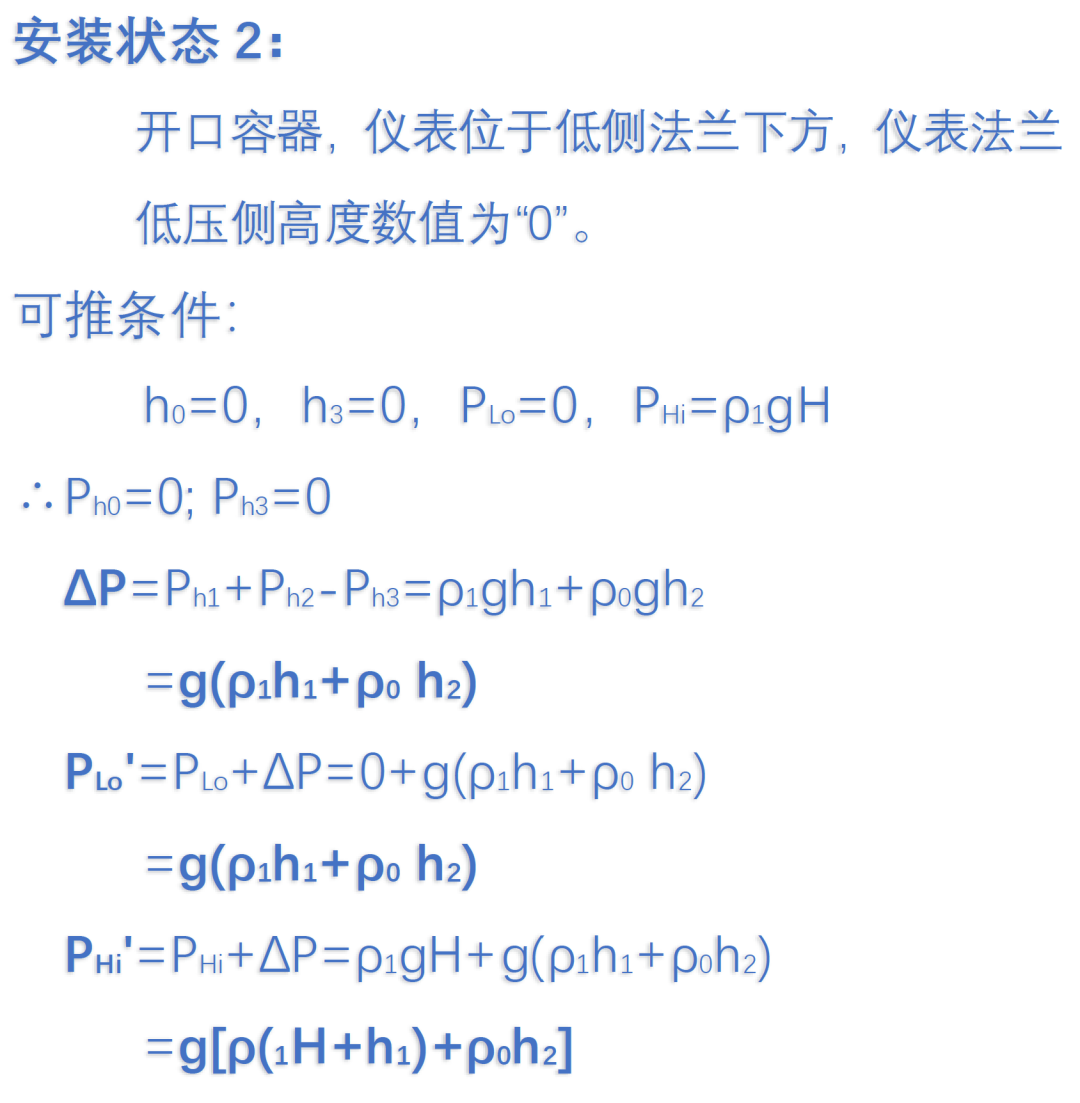

安裝狀態2

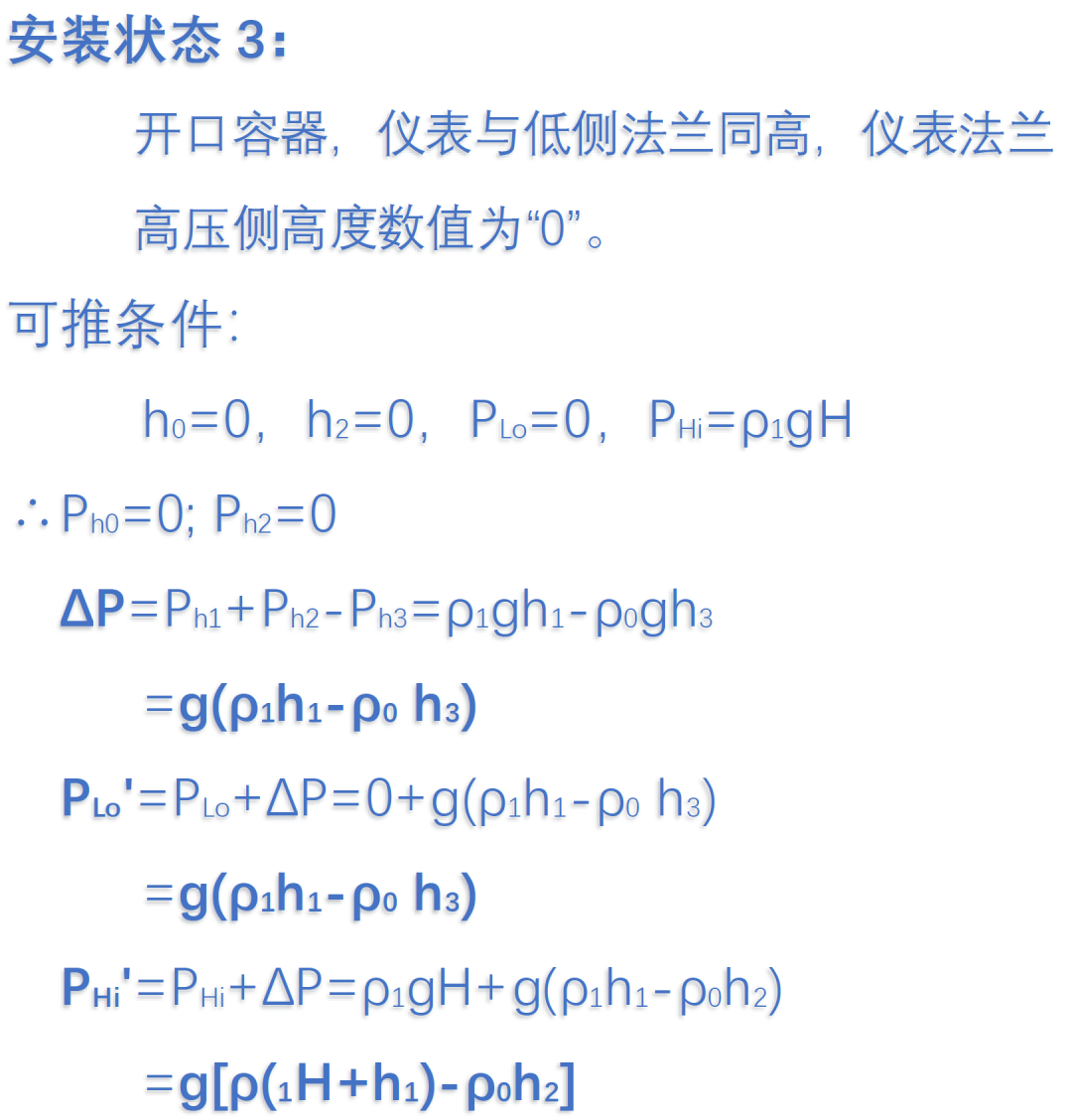

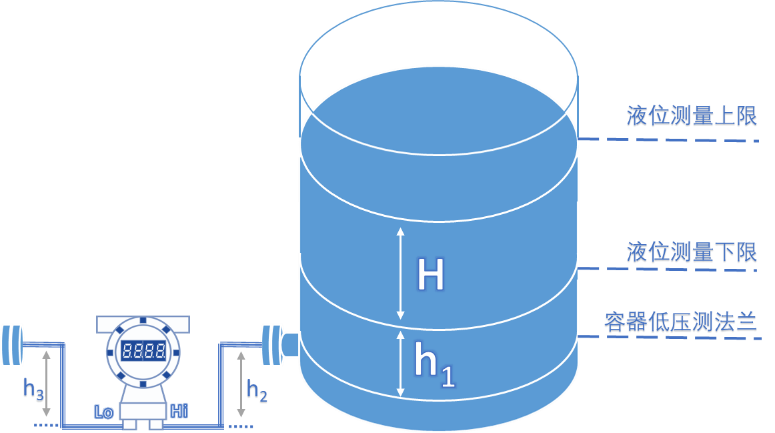

安裝狀態3

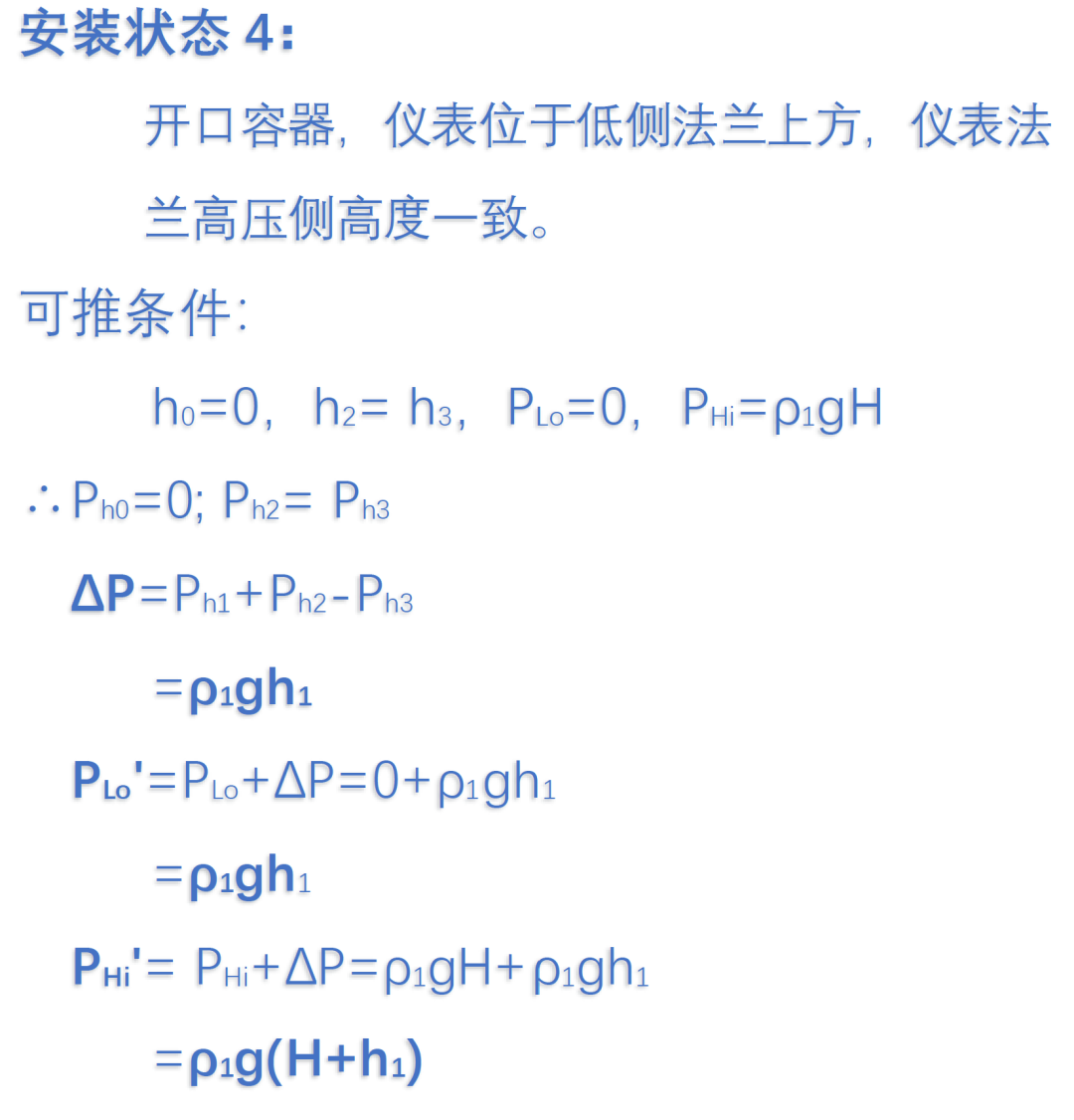

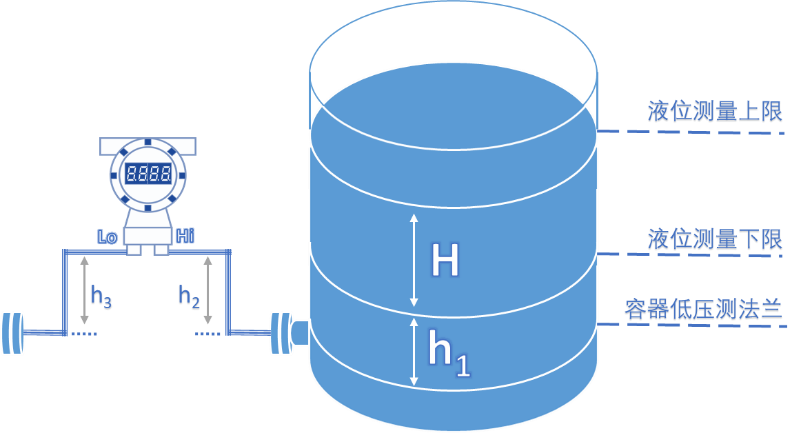

安裝狀態4

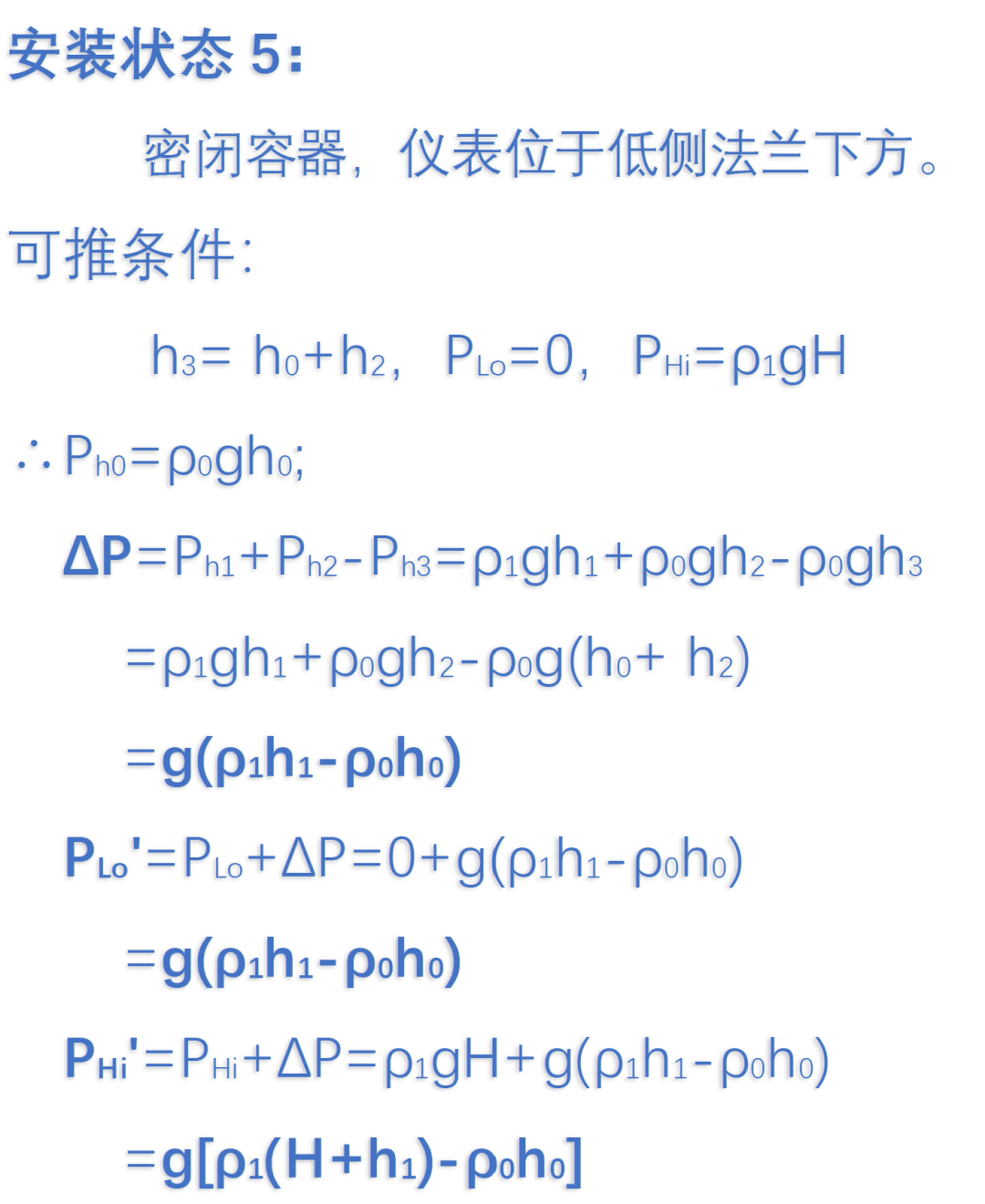

安裝狀態5

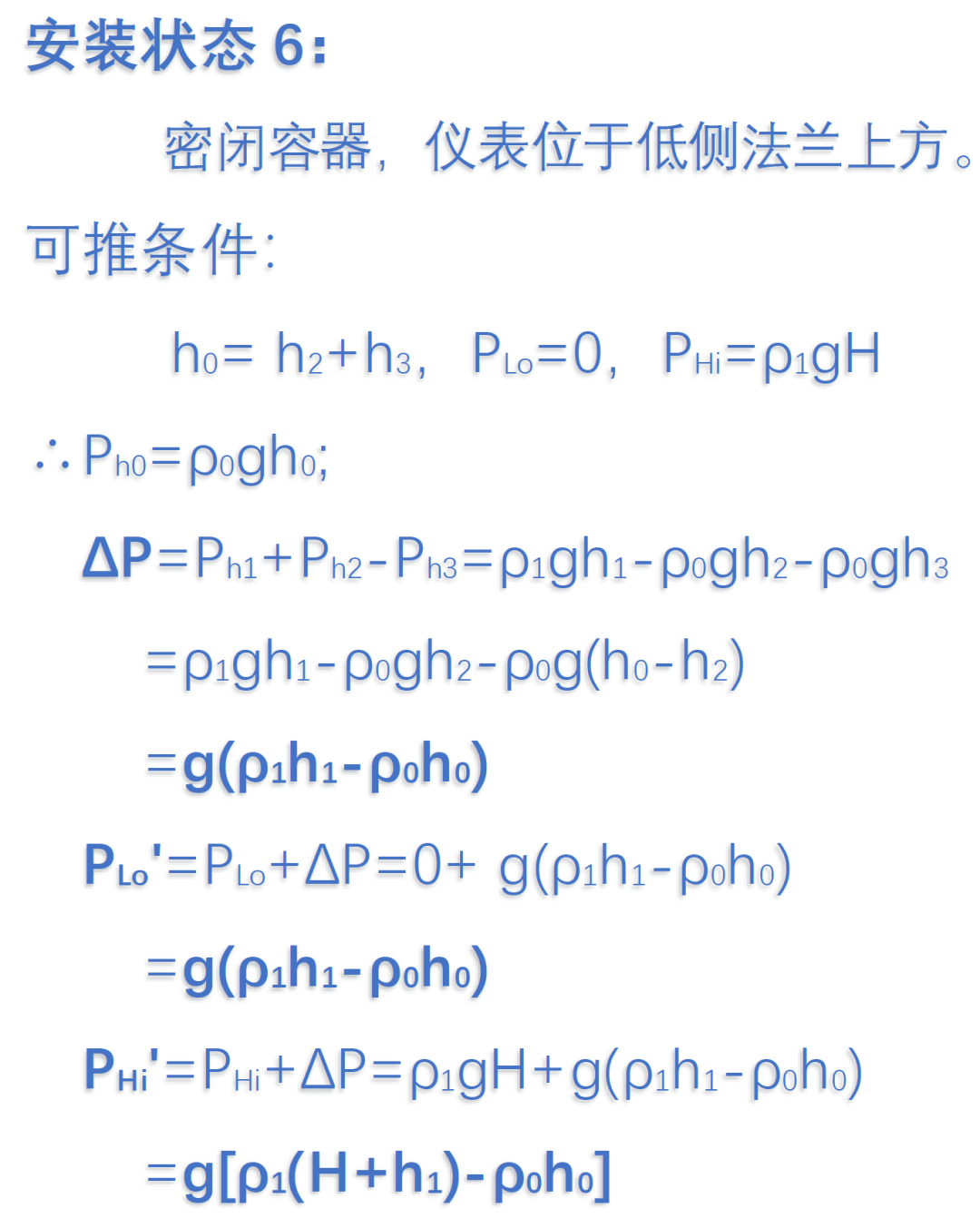

安裝狀態6

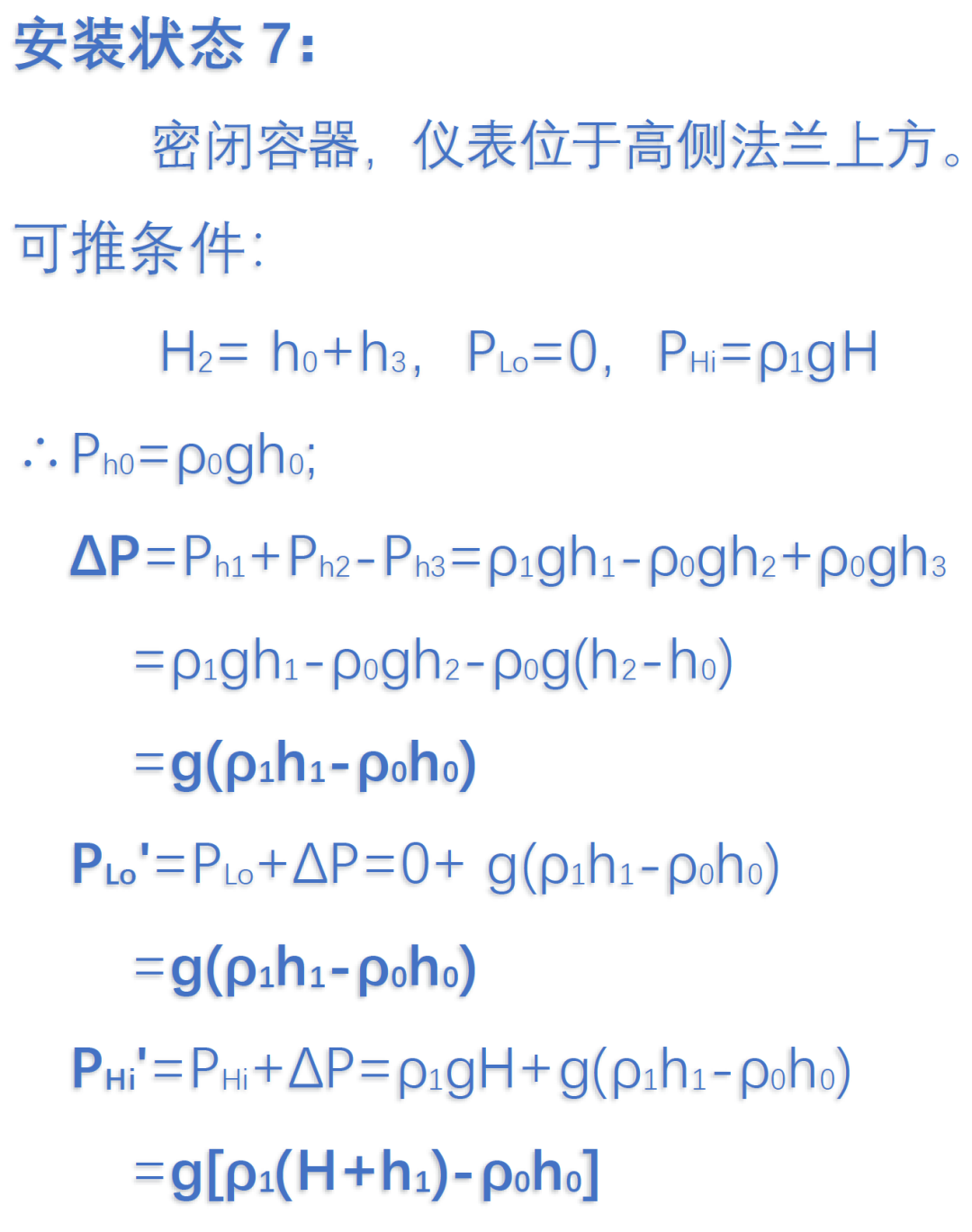

安裝狀態7

　　通過以上的分析和推導，我們可以根據不同的儀表安裝方式進行計算得到零點遷移后的輸出量程值，此量程值設置為用戶量程后，即可使儀表的輸出與測量液位的變化相匹配，從上位機換算出正確的液位值，同時儀表校驗時也應采用遷移后的量程值范圍進行校驗，這樣才能確保儀表的測量準確與輸出準確。

　　同時也可以看出在密閉容器的測量中，雙法蘭液位計的儀表表頭位置并不影響遷移量的計算，因此可以安裝在任意位置，但也需要確保液位計表頭在容器高低兩個法蘭中間位置時，需要保證Ph1≥Ph2，避免影響正確的測量范圍。
